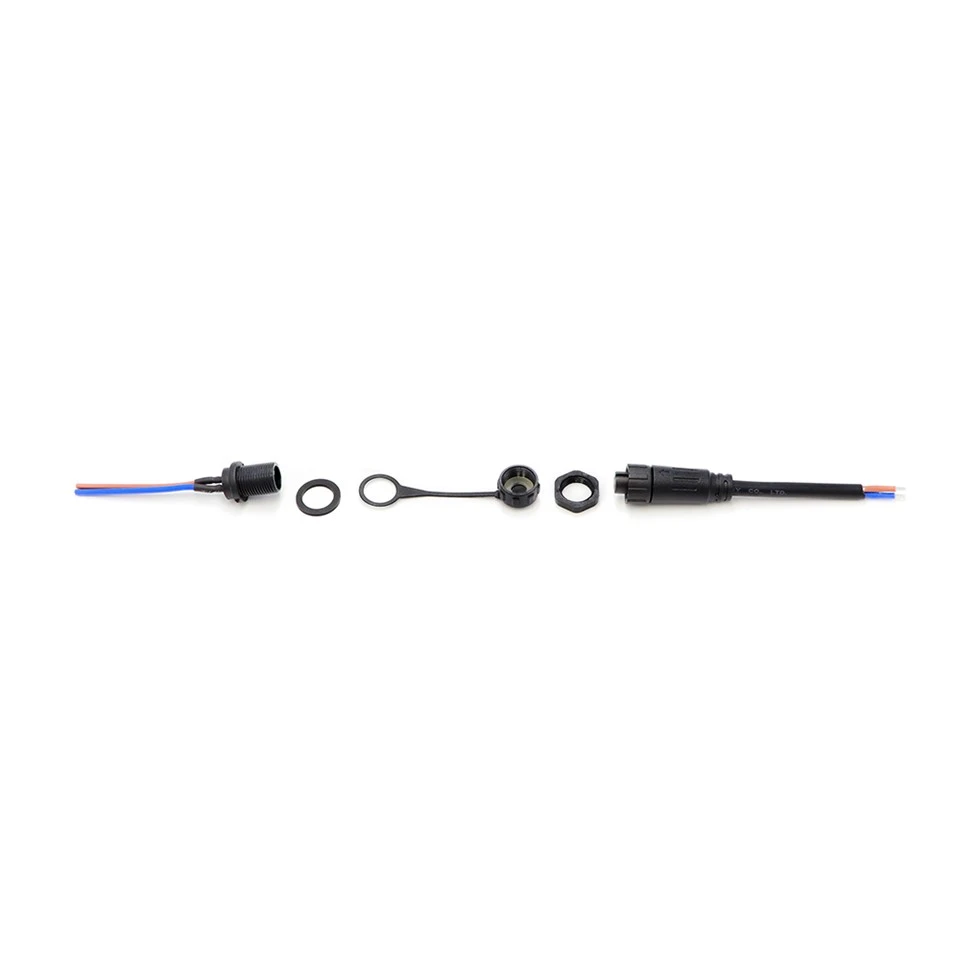

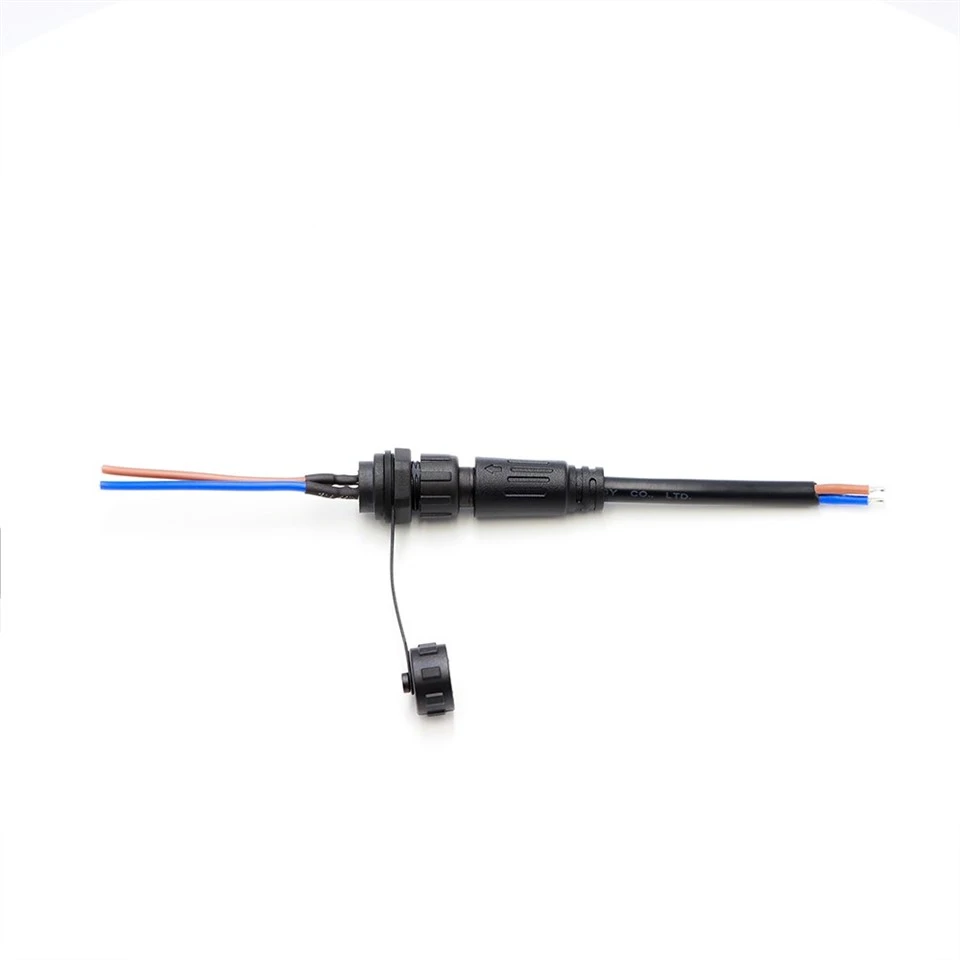

Gwintowane, wodoodporne złącze M16 2 do montażu na panelu głównym, IP67

Wersja rdzenia M16 2 do montażu panelowego jest przeznaczona do montażu na stałe – przechodzi przez okrągłe wycięcie z gwintowaną tuleją i podkładką uszczelniającą. Taka konstrukcja eliminuje otwory przelotowe na kable, co oznacza mniej miejsc, w których może przedostać się wilgoć. Nadaje się do szaf sterowniczych, skrzynek przyłączeniowych, obudów zewnętrznych. 10A/250 V AC, gwint M16×1,0. Układ elektryczny: rezystancja styku mniejsza lub równa 10 mΩ, izolacja większa lub równa 500 MΩ przy napięciu stałym 500 V, wytrzymałość dielektryczna 1,5 kV, 1500 cykli. Uszczelka IP67, niklowane mosiężne kołki, obudowa z PCV, -20 stopni do +85 stopni. Obwód równoległy. Dobrze sprawdza się w systemach sterowania OEM, dystrybucji odpornej na warunki atmosferyczne i konstrukcjach panelowych, gdzie priorytetem jest szczelność obudowy. Zakres grubości panelu znajduje się na rysunku – sprawdź przed docięciem.

Wyślij zapytanie

Dongguan Hejiaxin Technology Co., Ltd. jest jednym z wiodących producentów i dostawców wodoodpornego, gwintowanego złącza IP67 do montażu na panelu m16 2. Zachęcamy do sprzedaży hurtowej trwałych produktów wyprodukowanych w Chinach tutaj i uzyskania cennika z naszej fabryki. Wszystkie niestandardowe produkty charakteryzują się wysoką jakością i konkurencyjną ceną.

Dane techniczne

Parametr	Specyfikacja
Napięcie znamionowe	250 V AC
Aktualna ocena	Mniejsze lub równe 6A
Czasy wtyczki	1500
Maksymalna średnica zewnętrzna kabla	Mniejsze lub równe 8,0 mm
Struktura obwodu	Równoległy
Opór kontaktowy	10mΩ
Struktura izolacji	500MΩ przy 500V DC
Wytrzymałość napięciowa w temperaturze pokojowej	1,5 KV
Ocena temperatury	-20 stopni ~+85 stopni
Poziom wodoodporności	IP67

Specyfikacje materiałów

Parametr	Specyfikacja
Materiał drutu	PCV, guma
Materiał Jacka	PCV
Materiał szpilki	Mosiądz niklowany-
Pierścień uszczelniający	Guma

Rysunek techniczny produktu

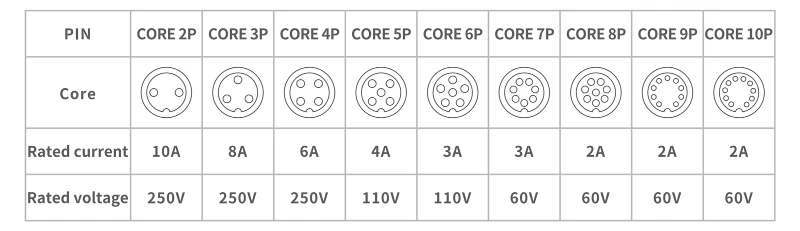

Core Configuration Diagram

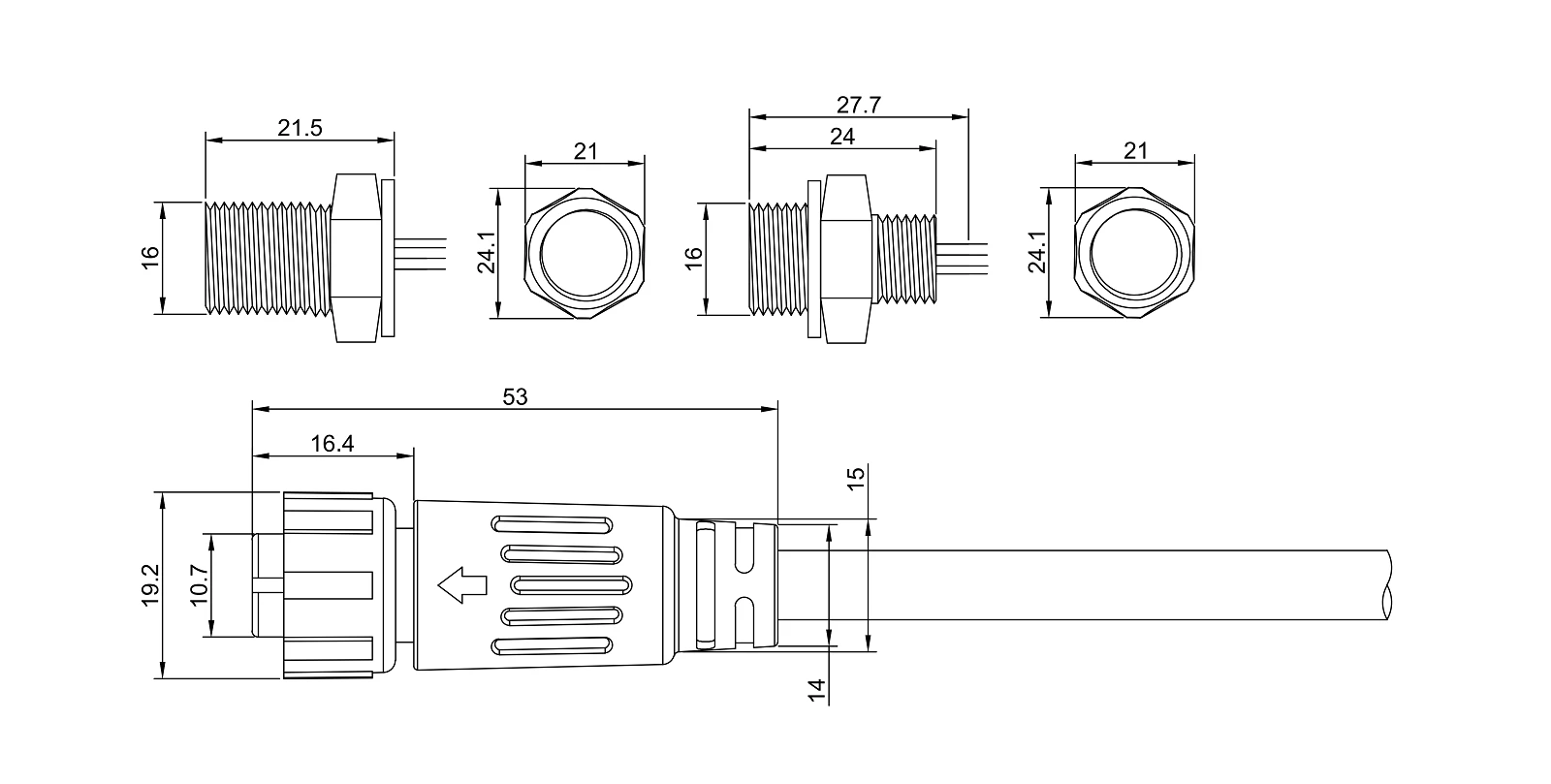

Dimensional Drawing -

Z CAD: męska wtyczka do montażu na panelu 53,0 mm, gwint tulejowy M16×1,0 15,0 mm, gwint po stronie panelu 14,0 mm, nakrętka montażowa 24,1 mm AF. Gniazdo żeńskie: głębokość gwintu współpracującego 16,4 mm, nakrętka 21,5 mm AF. Obniżanie wartości znamionowych prądu dla serii do montażu panelowego: 2-pinowe 10 A/250 V, 3-pinowe 8 A/250 V, 4-pinowe 6 A/250 V, 5-pinowe 4 A/110 V, do 10-pinowe 2 A/60 V. ISO 2768-m. Dostępny plik PDF/DWG. I tak – długość obudowy, profile gwintów, rozmiary nakrętek, układ styków można modyfikować, aby dopasować je do grubości panelu i potrzeb w zakresie wprowadzania kabli. Po prostu powiedz nam, nad czym pracujesz.

Szczegóły produktu

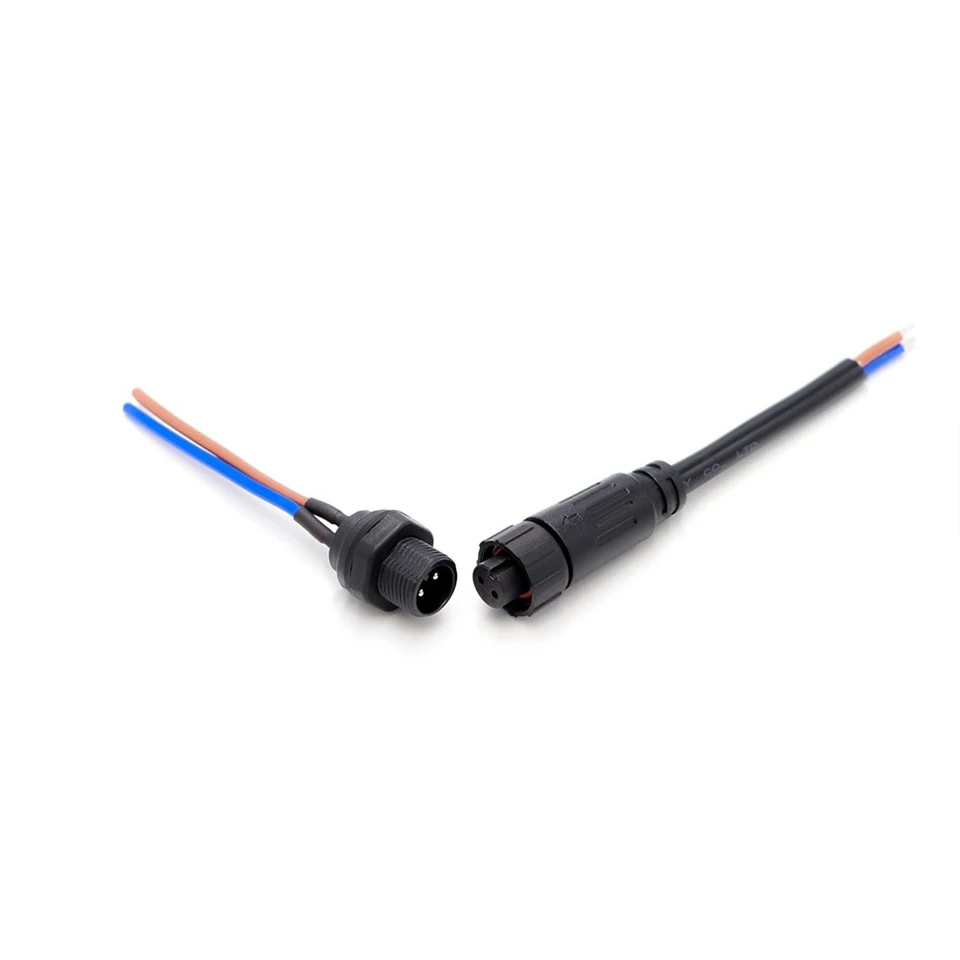

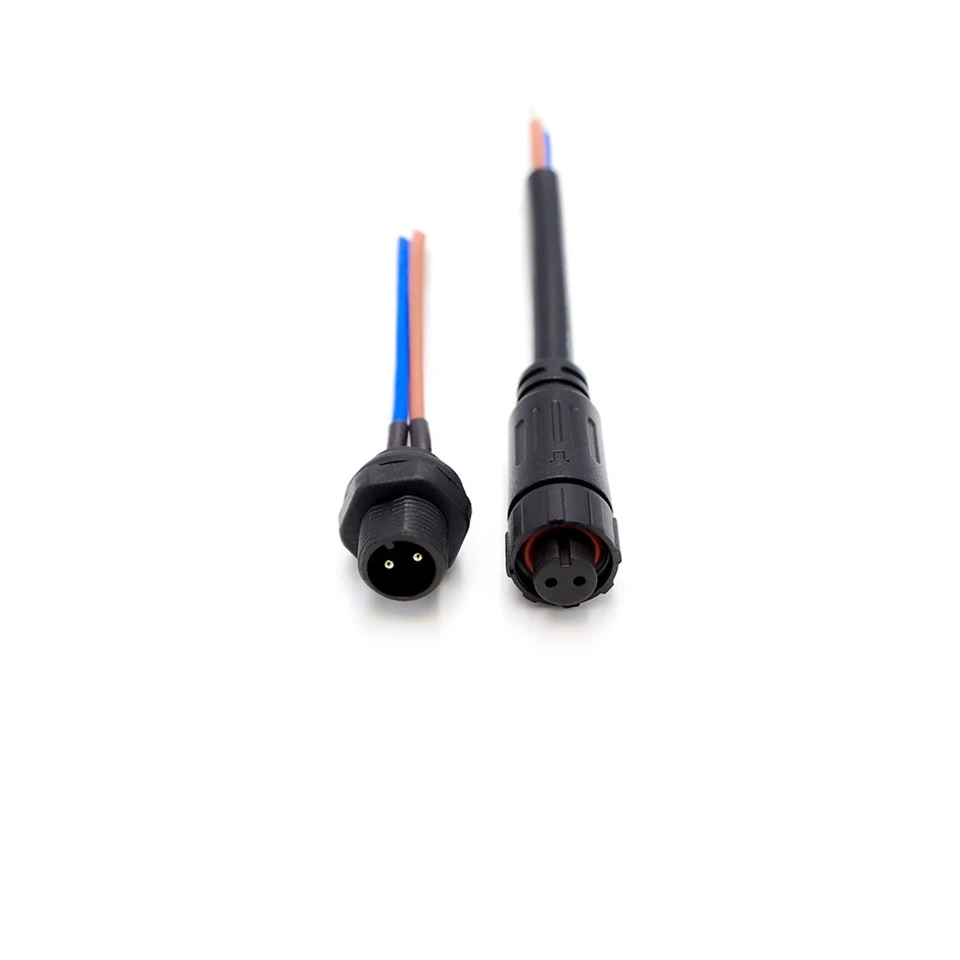

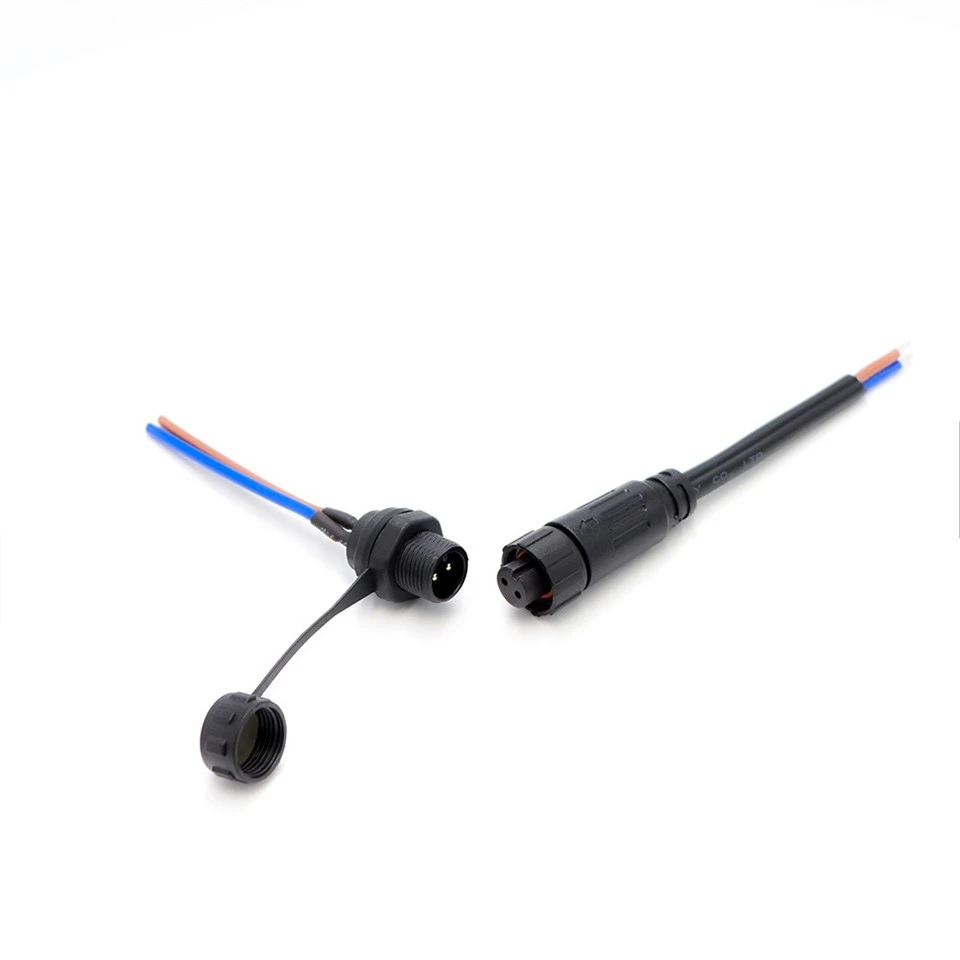

Widok z przodu dla mężczyzn i kobiet (wersja 4-pinowa)

To zdjęcie z przodu przedstawia wtyk męski i gniazdo żeńskie wersji 4-pinowej (dla celów ilustracyjnych) umieszczone obok siebie. Obydwa są wyposażone w cztery niklowane mosiężne styki ułożone w standardowy okrągły wzór M16, w czarnych obudowach z PCV. Ten obraz pomaga zweryfikować wyrównanie i orientację pinów/gniazda przed montażem.

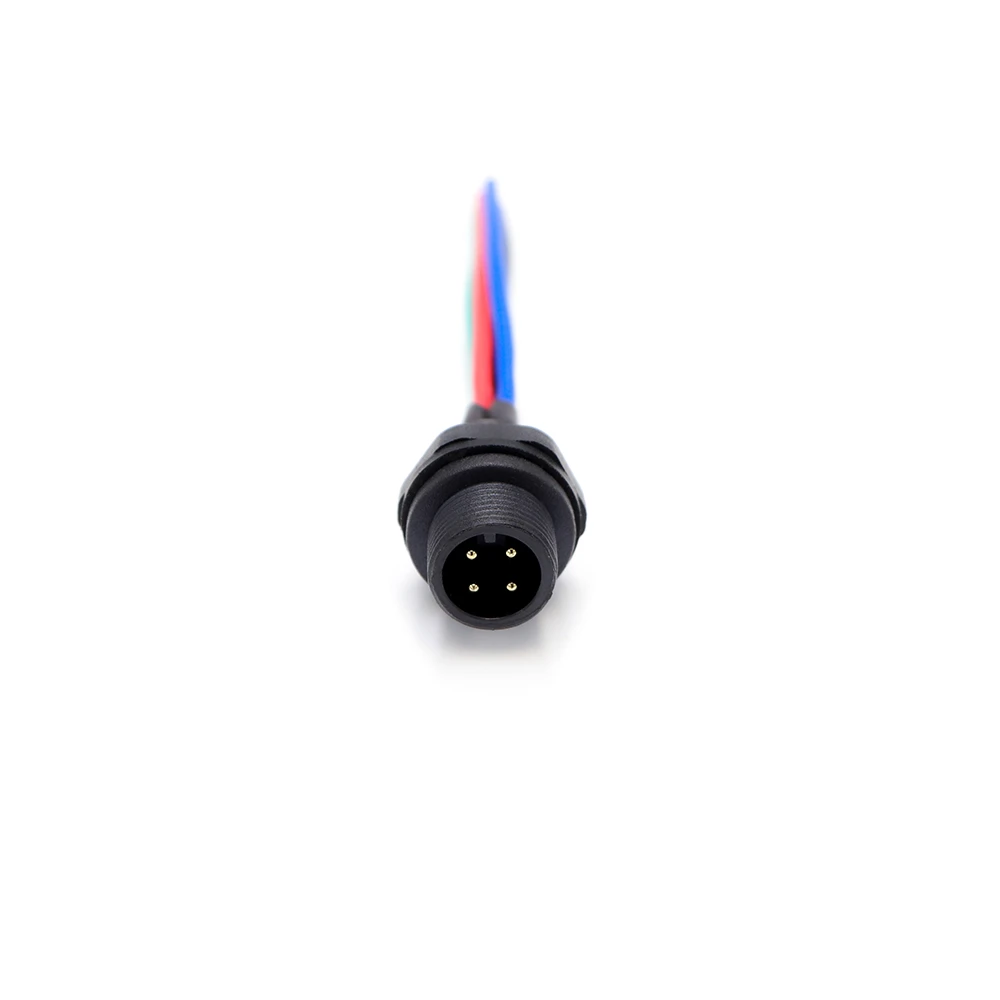

Wtyk męski, widok z przodu (wersja 4-pinowa, czarne PCV)

Ten widok z przodu przedstawia wtyk męski wersji 4-pinowej (dla celów ilustracyjnych) z wyraźnie widocznymi czterema niklowanymi mosiężnymi pinami. Pokazano również czarną obudowę PCV i gwint zewnętrzny M16×1,0. Ten obraz pomaga w sprawdzeniu stanu sworznia, prostoliniowości i jakości poszycia przed połączeniem.
