Wodoodporne złącze z gwintem M12 3 IP67

Dongguan Hejiaxin Technology Co., Ltd. jest jednym z wiodących producentów i dostawców wodoodpornych złączy z gwintem m12 3 ip67 w Chinach. Zachęcamy do sprzedaży hurtowej trwałych produktów wyprodukowanych w Chinach tutaj i uzyskania cennika z naszej fabryki. Wszystkie niestandardowe produkty charakteryzują się wysoką jakością i konkurencyjną ceną.

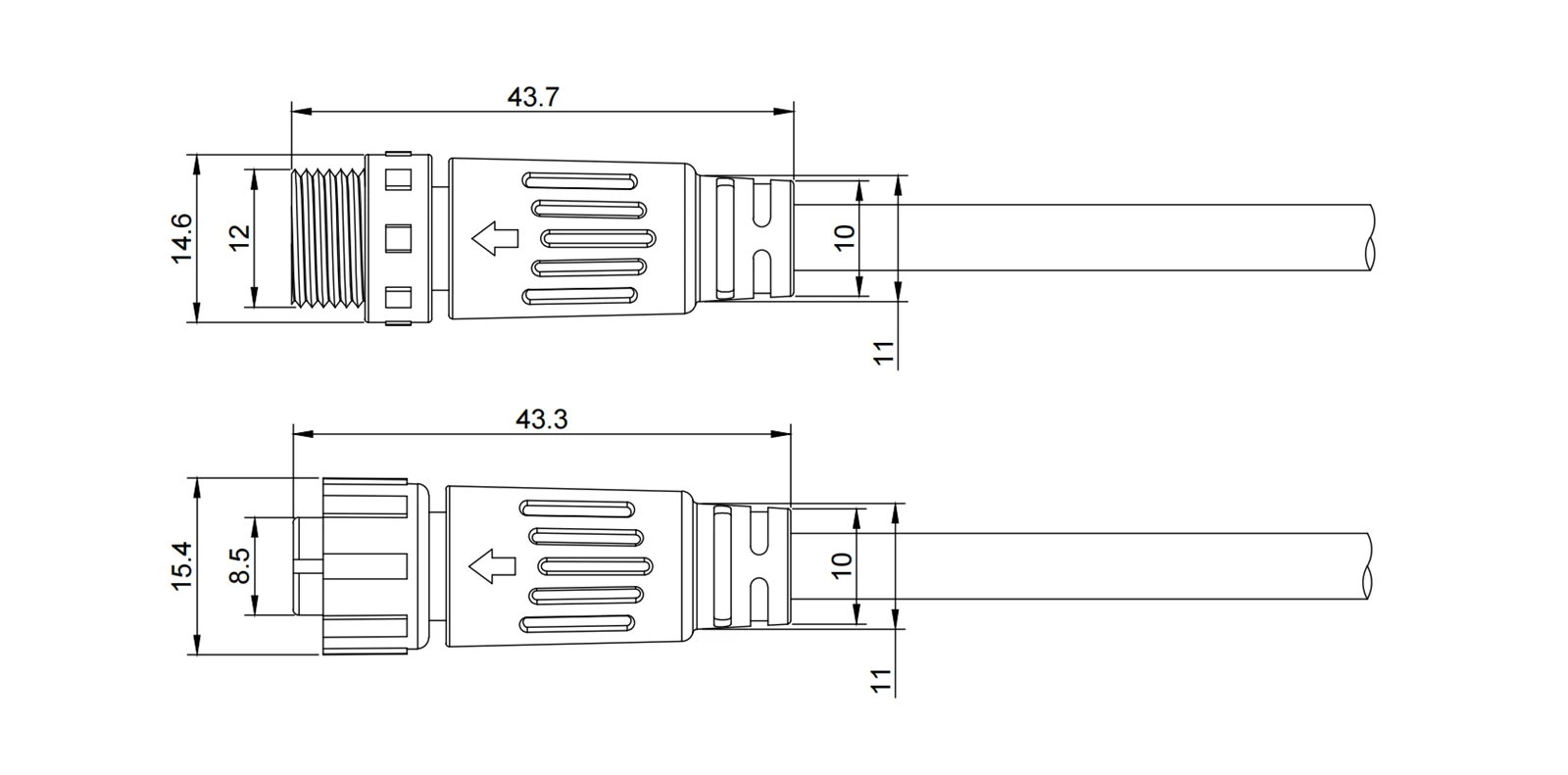

Rysunek wymiarowy zawiera kluczowe dane mechaniczne w załączonym wyciągu CAD. Całkowita długość wtyku męskiego 43,7 mm, długość gwintu współpracującego 14,6 mm i gwint boczny panelu- 12,0 mm; wejście kablowe akceptuje średnicę zewnętrzną do 6,0 mm. Całkowita długość gniazda żeńskiego 43,3 mm, głębokość gwintu 15,4 mm po stronie współpracującej i 8,5 mm po stronie montażowej – należy zwrócić uwagę na asymetrię pomiędzy długościami połączeń męskich i żeńskich. W pełni dopasowany zespół redukuje się do określonej obwiedni. Wszystkie gwinty to M12×1,0; tolerancje według ISO 2768-m. Pozycja klucza polaryzacyjnego jest oznaczona, aby zapewnić prawidłową orientację. Dostępny plik PDF/DWG do integracji z CAD. Sprawdź głębokość zagłębienia 14,6 mm i 15,4 mm podczas obliczania prześwitu panelu i zachodzenia na siebie gwintu.

Wtyk męski, widok z przodu (3-stykowy, czarna obudowa z PVC)

Ten widok-z przodu przedstawia wtyk męski z trzema niklowanymi-mosiężnymi stykami ułożonymi w standardowy okrągły wzór M12 (styki o średnicy 1,0 mm). Czarna obudowa z PCV zapewnia ochronę mechaniczną i izolację elektryczną; zintegrowany klucz polaryzacyjny jest widoczny na godzinie 12, zapewniając prawidłową orientację podczas łączenia. Płaska konstrukcja czołowa umożliwia łatwe czyszczenie zanieczyszczeń przed podłączeniem. Z tej strony nie jest odsłonięty żaden pierścień uszczelniający – znajduje się on za stopą gwintu. Użyj tego obrazu, aby sprawdzić stan sworznia, wycentrowanie i brak zadziorów lub deformacji przed montażem.

Oddzielone płci męskiej i żeńskiej (podświetlenie czerwonym kółkiem)

To zdjęcie przedstawia oddzieloną wtyczkę męską (po lewej) i gniazdo żeńskie (po prawej), z czerwonym kółkiem podkreślającym pierścień uszczelniający na rdzeniu gwintu zewnętrznego – główny element uszczelniający IP67. Obydwa metalowe gwinty (M12×1,0) są w pełni widoczne; czerwone objaśnienie pomaga w zlokalizowaniu uszczelki przed montażem, zapobiegając pominięciu podczas instalacji w terenie. Materiał pierścienia O-to guma, odporna na temperatury od -20 stopni do +85 stopni i odporna na wilgoć i łagodne chemikalia. Ten obraz służy jako wizualne przypomnienie o konieczności sprawdzania-pierścienia uszczelniającego pod kątem nacięć lub zużycia przed każdym połączeniem.
