Wodoodporne złącze z gwintem M12 4 IP67

Dongguan Hejiaxin Technology Co., Ltd. jest jednym z wiodących producentów i dostawców wodoodpornych złączy z gwintem m12 4 ip67 w Chinach. Zachęcamy do sprzedaży hurtowej trwałych produktów wyprodukowanych w Chinach tutaj i uzyskania cennika z naszej fabryki. Wszystkie niestandardowe produkty charakteryzują się wysoką jakością i konkurencyjną ceną.

Rysunek wymiarowy zawiera kluczowe dane mechaniczne w załączonym wyciągu CAD. Całkowita długość wtyku męskiego 48,5 mm, długość gwintu współpracującego 14,0 mm, gwint po stronie panelu 13,0 mm; wejście kablowe akceptuje średnicę zewnętrzną do 6,0 mm. Całkowita długość gniazda żeńskiego 48,3 mm, głębokość gwintu powierzchni współpracującej 13,8 mm, strona montażowa 13,0 mm – należy zwrócić uwagę na asymetrię pomiędzy głębokością połączenia męskiego i żeńskiego. Wszystkie gwinty M12×1,0; tolerancje zgodnie z normą ISO 2768-m. Pozycja klucza polaryzacyjnego oznaczona dla prawidłowej orientacji. Dostępny plik PDF/DWG do integracji z CAD. Podczas obliczania luzu panelu sprawdź nakładanie się gwintu i ściskanie uszczelki.

4-stykowe złącze męskie i żeńskie

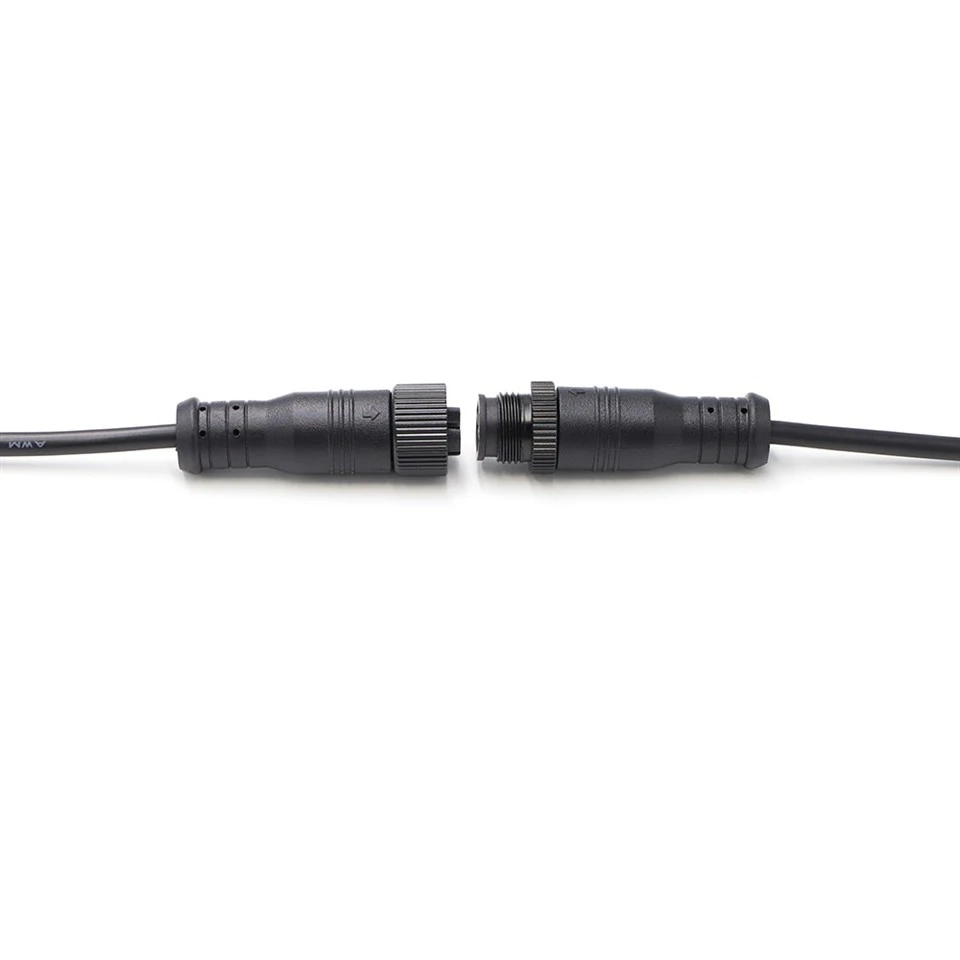

To zdjęcie pokazuje sparowaną parę z czterema niklowanymi mosiężnymi stykami wyraźnie widocznymi na interfejsie. Obie obudowy są formowane z czarnego PCV, co zapewnia solidną izolację i odporność na uderzenia. Cztery kołki są ułożone w standardowy okrągły wzór M12; klucz polaryzacyjny w pozycji godziny 12 zapewnia prawidłową orientację dopasowania. Połączenie gwintu metal-metal jest całkowicie zamknięte, bez szczeliny na złączu, co potwierdza odpowiedni moment obrotowy. Użyj tego obrazu, aby przed instalacją sprawdzić wyrównanie styków i integralność obudowy.

Widok z przodu wtyczki męskiej

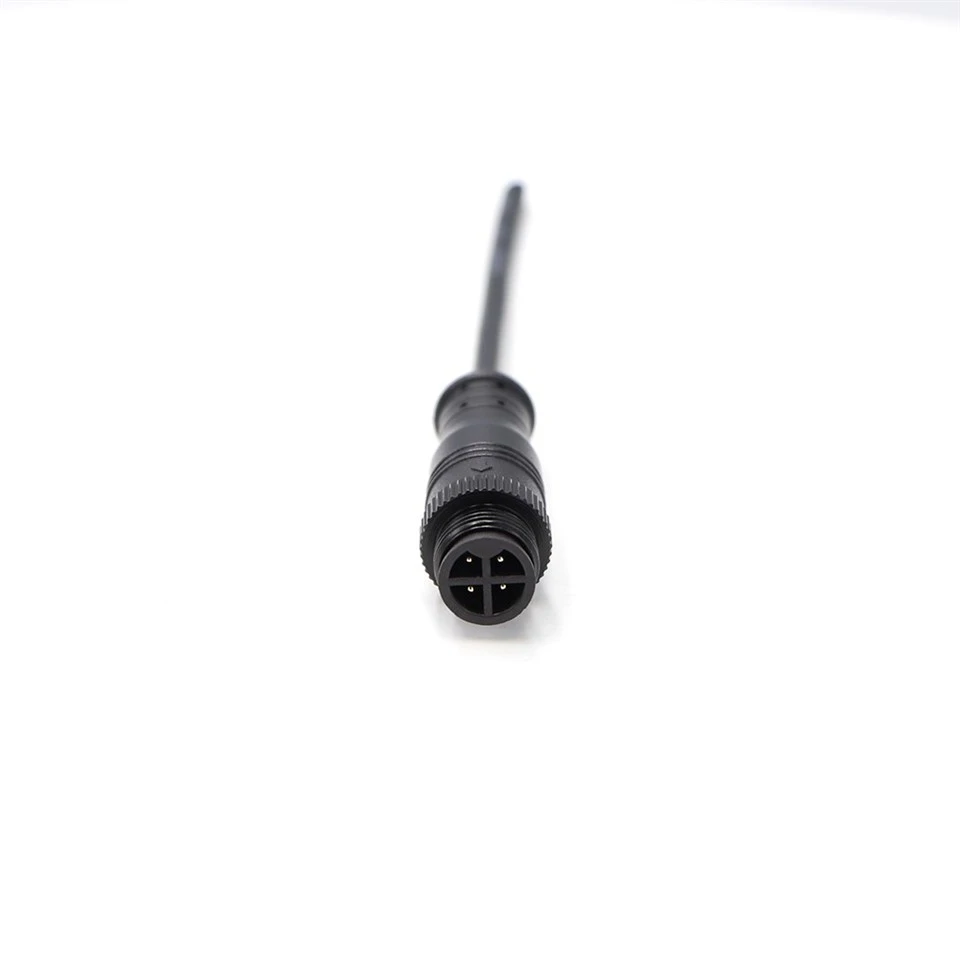

Ten widok z przodu przedstawia sam wtyk męski, z czarną obudową z PCV i czterema niklowanymi mosiężnymi stykami w pełni widocznymi. Gwint zewnętrzny M12×1,0 i zintegrowany wpust polaryzacyjny są wyraźnie widoczne. Pierścień uszczelniający typu O-ring nie jest odsłonięty na tej powierzchni – jest on zagłębiony za stopą gwintu. Zlicowana, płaska konstrukcja ułatwia czyszczenie zanieczyszczeń przed podłączeniem. Ten obraz służy jako szybki odnośnik do sprawdzania prostości sworznia, jakości pokrycia powierzchni oraz braku pęknięć lub wypływów na formowanej obudowie.
