Wodoodporne złącze M12 2 z gwintem pinowym do montażu panelowego IP67
Dongguan Hejiaxin Technology Co., Ltd. jest jednym z wiodących producentów i dostawców wodoodpornego złącza IP67 do montażu panelowego z gwintem m12 2. Zachęcamy do sprzedaży hurtowej trwałych produktów wyprodukowanych w Chinach tutaj i uzyskania cennika z naszej fabryki. Wszystkie niestandardowe produkty charakteryzują się wysoką jakością i konkurencyjną ceną.
Dane techniczne
|
Parametr |
Specyfikacja |
|
Napięcie znamionowe |
250 V AC |
|
Aktualna ocena |
Mniejsze lub równe 6A |
|
Czasy wtyczki |
1500 |
|
Maksymalna średnica zewnętrzna kabla |
Mniejsza lub równa 6,0 mm |
|
Struktura obwodu |
Równoległy |
|
Opór kontaktowy |
10mΩ |
|
Struktura izolacji |
500MΩ przy 500V DC |
|
Wytrzymałość napięciowa w temperaturze pokojowej |
1,5 KV |
|
Ocena temperatury |
-20 stopni ~+85 stopni |
|
Poziom wodoodporności |
IP67 |
Specyfikacje materiałów
|
Parametr |
Specyfikacja |
|
Materiał drutu |
PCV, guma |
|
Materiał Jacka |
PCV |
|
Materiał szpilki |
Mosiądz niklowany- |
|
Pierścień uszczelniający |
Guma |
Rysunek techniczny produktu
Rysunek wymiarowy przedstawia specyfikację-gwintu do montażu panelu, wymiary wycięcia w panelu i długość całkowitą. Wskazany moment montażowy i położenie podkładki uszczelniającej dla prawidłowego montażu przegrody.
Szczegóły produktu

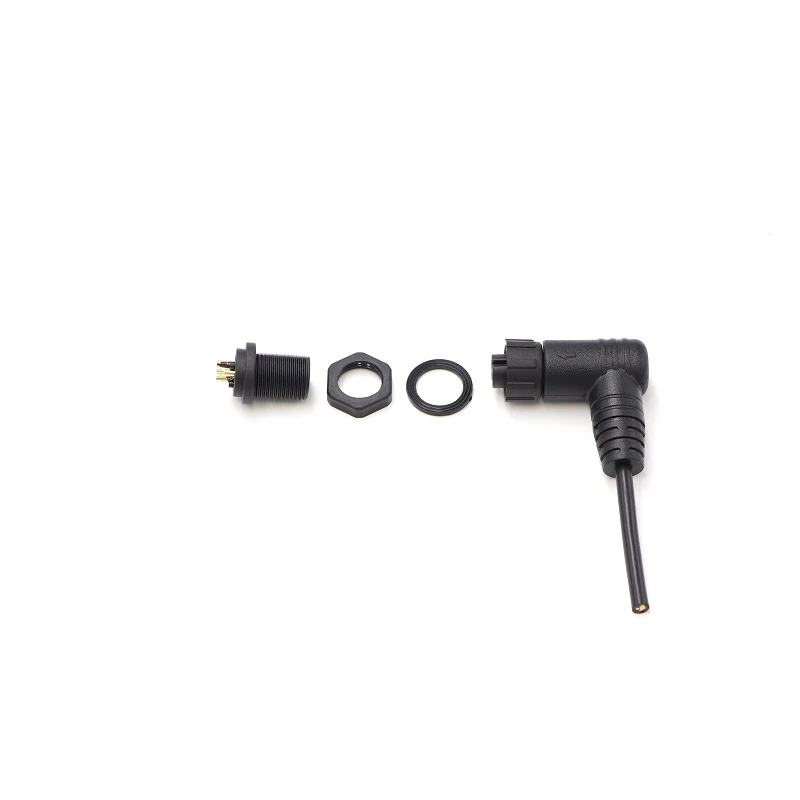

Widok rozstrzelony wodoodpornego adaptera (kąt z prawej strony)
To zdjęcie zrobione z prawej strony przedstawia wodoodporny adapter całkowicie rozebrany na elementy: obudowę główną, gwintowaną nakrętkę zabezpieczającą, podkładkę uszczelniającą i wewnętrzny pierścień uszczelniający. Czarna obudowa z PCV jest jednakowa we wszystkich częściach. Widok ten podkreśla kolejność montażu – podkładka znajduje się za panelem, nakrętka dociska ją od przodu. Przydatne odniesienie do ponownego montażu.
Widok rozstrzelony (kąt z lewej strony, kierunek przeciwny)
To zdjęcie z lewej strony, wykonane pod kątem odwróconym, przedstawia te same zdemontowane elementy – obudowę, nakrętkę, podkładkę i pierścień uszczelniający – z przeciwnej strony. W tym położeniu wyraźnie widoczny jest rowek pierścienia uszczelniającego na obudowie, podobnie jak powierzchnia osadzenia podkładki. Razem z pierwszym zdjęciem zapewnia to pełne zrozumienie przestrzenne stosu uszczelek i kolejności montażu.
