Wodoodporne złącze M12 3 o klasie znamionowej rdzenia IP68
Dongguan Hejiaxin Technology Co., Ltd. jest jednym z wiodących producentów i dostawców wodoodpornych złączy IP68 z rdzeniem m12 3. Zachęcamy do sprzedaży hurtowej trwałych produktów wyprodukowanych w Chinach tutaj i uzyskania cennika z naszej fabryki. Wszystkie niestandardowe produkty charakteryzują się wysoką jakością i konkurencyjną ceną.

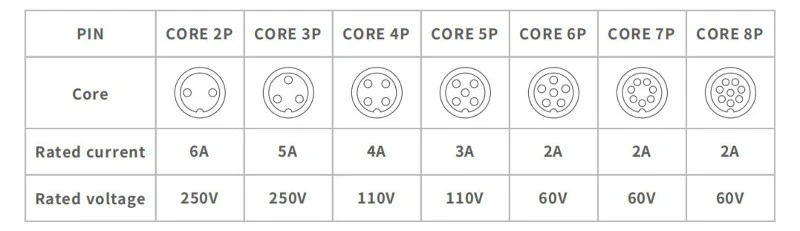

Dane techniczne
|
Parametr |
Specyfikacja |
|
Napięcie znamionowe |
250 V AC |
|
Aktualna ocena |
Mniejsze lub równe 6A |
|
Czasy wtyczki |
1500 |
|
Maksymalna średnica zewnętrzna kabla |
Mniejsza lub równa 6,0 mm |
|
Struktura obwodu |
Równoległy |
|
Opór kontaktowy |
10mΩ |
|
Struktura izolacji |
500MΩ przy 500V DC |
|
Wytrzymałość napięciowa w temperaturze pokojowej |
1,5 KV |
|
Ocena temperatury |
-20 stopni ~+85 stopni |
|
Poziom wodoodporności |
IP67 |
Specyfikacje materiałów
|
Parametr |
Specyfikacja |
|
Materiał drutu |
PCV, guma |
|
Materiał Jacka |
PCV |
|
Materiał szpilki |
Mosiądz niklowany- |
|
Pierścień uszczelniający |
Guma |
Rysunek techniczny produktu
Rysunek wymiarowy zawiera kluczowe dane mechaniczne w załączonym wyciągu CAD. Całkowita długość wtyczki męskiej 41,5 mm, długość gwintu współpracującego 10,0 mm, długość gwintu wejścia kabla 6,0 mm, długość dławika uszczelniającego 14,5 mm. Całkowita długość gniazda żeńskiego 42,0 mm, głębokość gwintu na powierzchni współpracującej 10,0 mm, gwint wejścia kabla 14,0 mm, długość gwintu po stronie montażowej 15,0 mm, ze strefą ściskania uszczelki 8,6 mm. W obu przypadkach zastosowano gwinty współpracujące M12×1,0; tolerancje zgodnie z normą ISO 2768-m. Położenia podwójnych pierścieni uszczelniających typu O-ring są wskazane w celu weryfikacji stopnia ochrony IP68. Dostępny plik PDF/DWG do integracji z CAD. Przed zanurzeniem sprawdzić kompresję uszczelki i szczelność dławika.
Szczegóły produktu

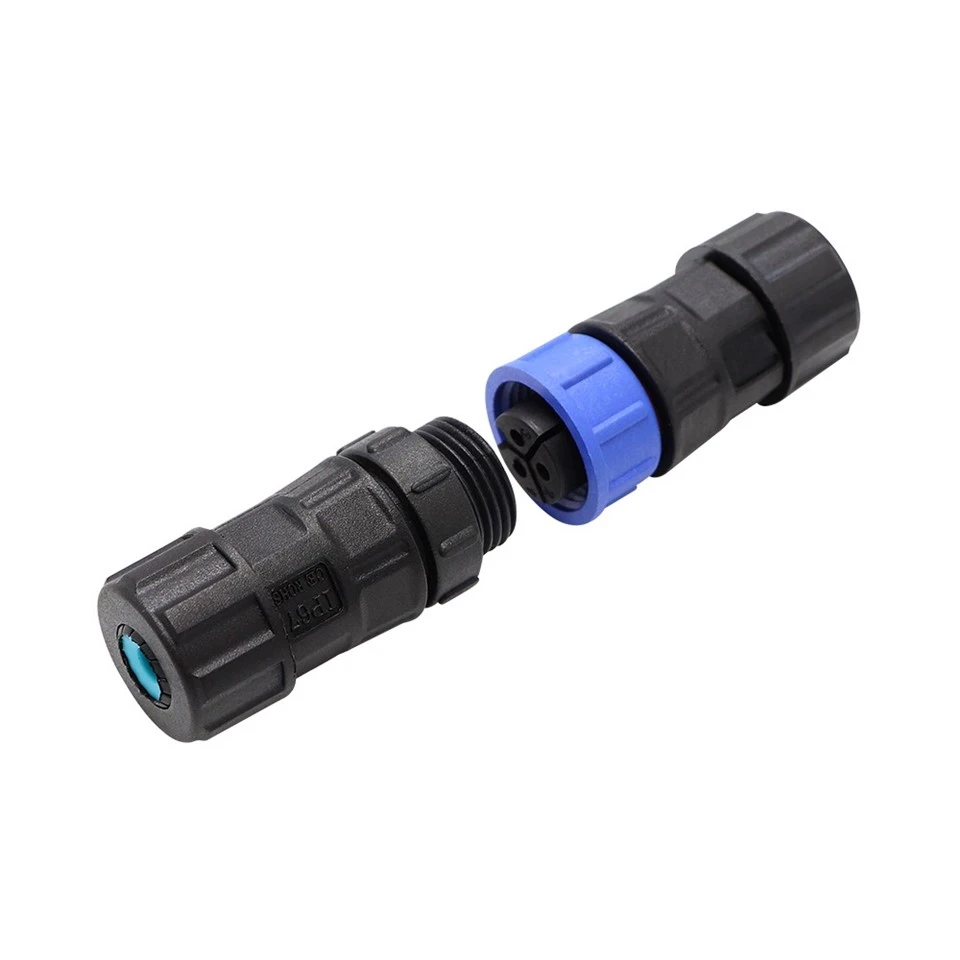

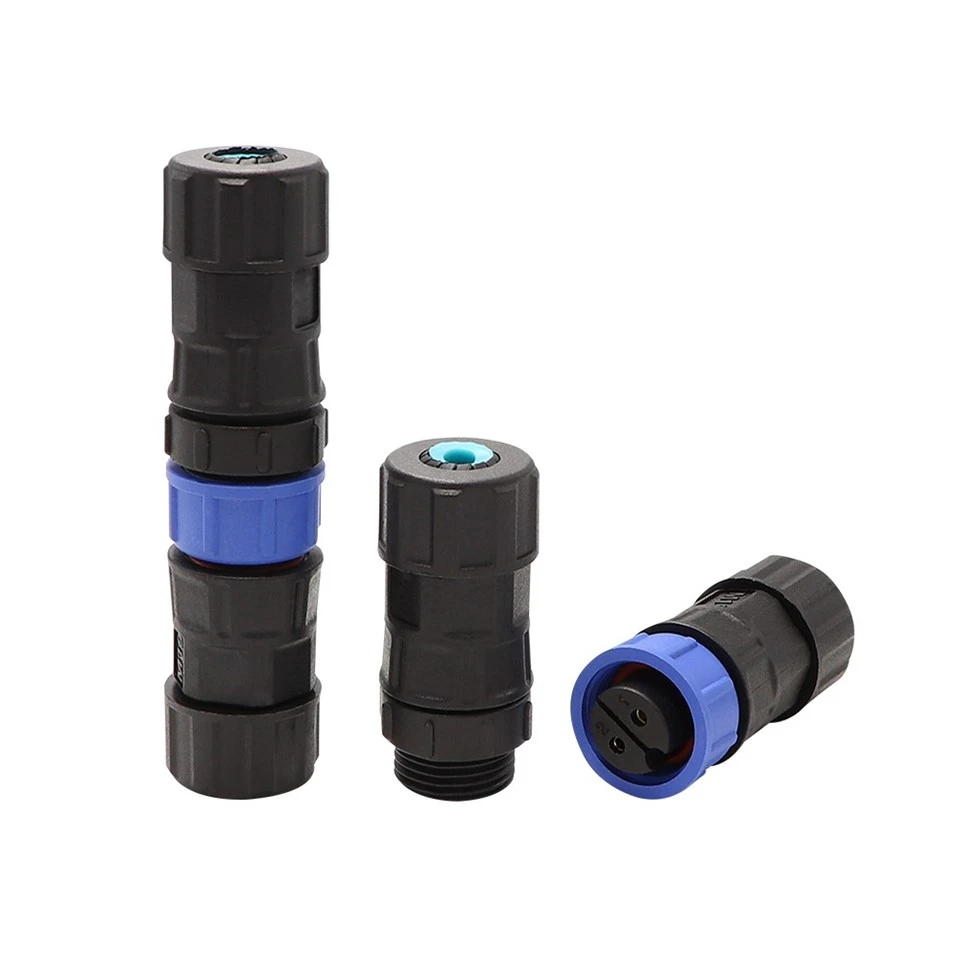

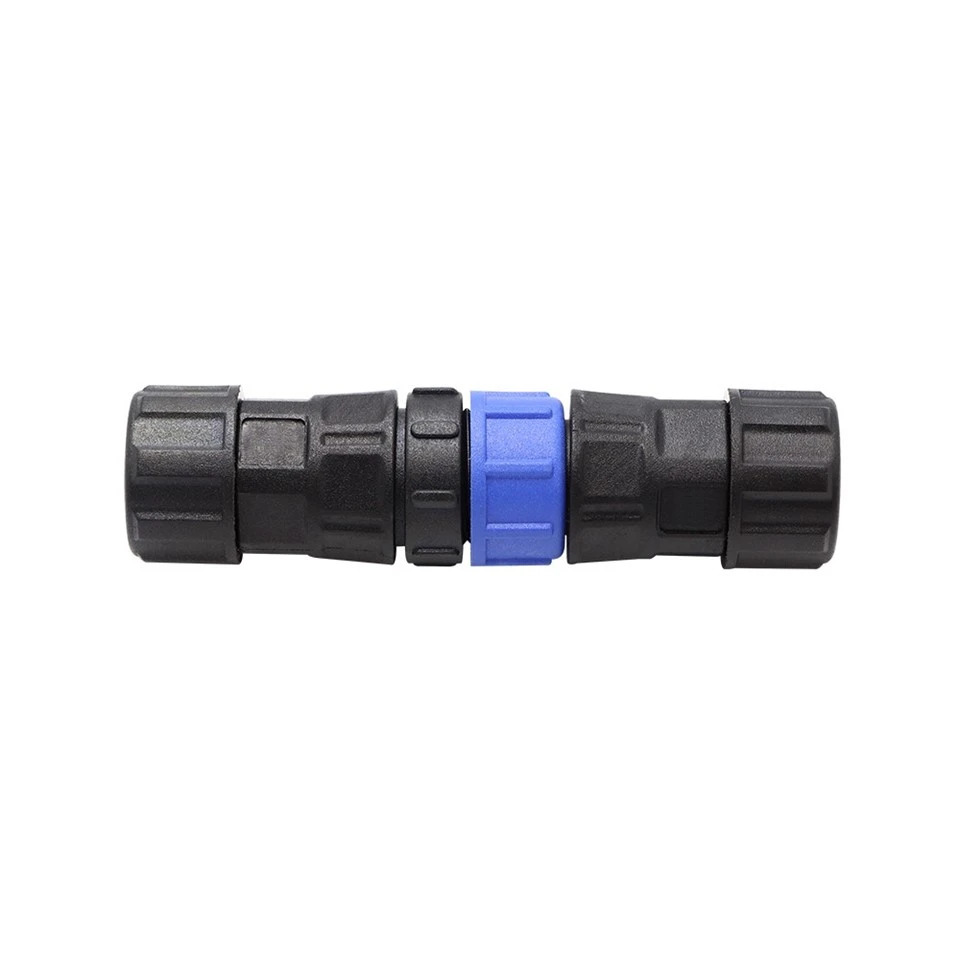

3-stykowe męskie i żeńskie
To złożone zdjęcie przedstawia 3-stykowe złącza męskie i żeńskie w orientacji pionowej i poziomej. Czarne obudowy z PCV są spójne w całym zakresie, a współpracujący pierścień interfejsu jest uformowany w kolorze niebieskim – wizualny wskaźnik umożliwiający szybką identyfikację klasy szczelności IP68. Trzy niklowane mosiężne styki (piny 1,0 mm) są widoczne na męskiej twarzy. Niebieski pierścień odróżnia tę serię od standardowych wersji IP67, sygnalizując zwiększoną zdolność do zanurzenia. Użyj tego obrazu w celu pozytywnej identyfikacji wizualnej przed instalacją w środowisku podwodnym lub o wysokiej wilgotności.

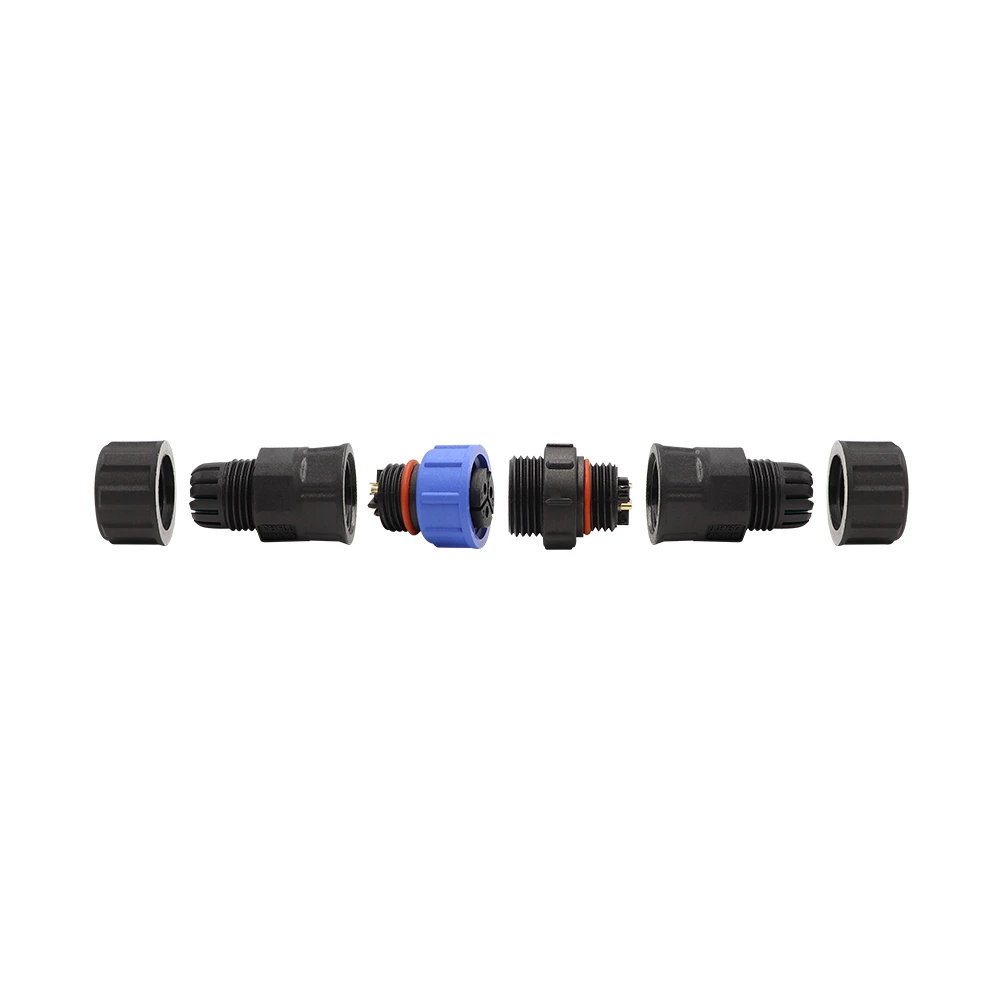

Wodoodporny adapter męski i żeński zdemontowany
To zdjęcie w widoku rozłożonym przedstawia całkowicie zdemontowane adaptery męskie i żeńskie, odsłaniając wewnętrzną architekturę uszczelnienia. Podwójne O-ringi (jeden na nasadzie gwintu, drugi wewnątrz gwintu wewnętrznego) są wyraźnie widoczne – to podstawowe elementy zapewniające stopień ochrony przed zanurzeniem IP68. Gwintowana nakrętka łącząca, dławik kablowy i wewnętrzny zacisk odciążający są pokazane osobno. Do ponownego montażu nie są potrzebne żadne specjalne narzędzia – standardowy moment obrotowy (0,8–1,2 Nm) na dławnicy zapewnia właściwy docisk uszczelki. Ten obraz pomaga ekipom konserwacyjnym zrozumieć stos uszczelek i prawidłową sekwencję montażu.
