Wodoodporne złącze M12 2 Core do szybkiego montażu IP67
Dongguan Hejiaxin Technology Co., Ltd. jest jednym z wiodących producentów i dostawców wodoodpornego złącza m12 2 core szybkiego montażu ip67 w Chinach. Zachęcamy do sprzedaży hurtowej trwałych produktów wyprodukowanych w Chinach tutaj i uzyskania cennika z naszej fabryki. Wszystkie niestandardowe produkty charakteryzują się wysoką jakością i konkurencyjną ceną.
Dane techniczne
|
Parametr |
Specyfikacja |
|
Napięcie znamionowe |
250 V AC |
|
Aktualna ocena |
Mniejsze lub równe 6A |
|
Czasy wtyczki |
1500 |
|
Maksymalna średnica zewnętrzna kabla |
Mniejsza lub równa 6,0 mm |
|
Struktura obwodu |
Równoległy |
|
Opór kontaktowy |
10mΩ |
|
Struktura izolacji |
500MΩ przy 500V DC |
|
Wytrzymałość napięciowa w temperaturze pokojowej |
1,5 KV |
|
Ocena temperatury |
-20 stopni ~+85 stopni |
|
Poziom wodoodporności |
IP67 |
Specyfikacje materiałów
|
Parametr |
Specyfikacja |
|
Materiał drutu |
PCV, guma |
|
Materiał Jacka |
PCV |
|
Materiał szpilki |
Mosiądz niklowany- |
|
Pierścień uszczelniający |
Guma |

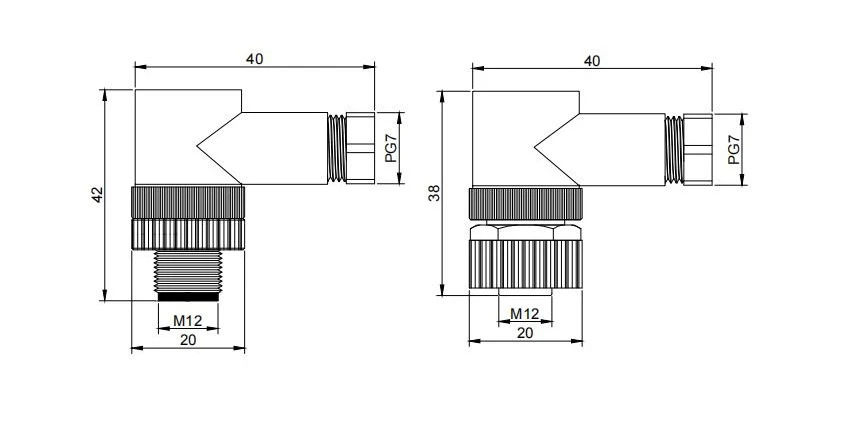

Rysunek techniczny produktu
Rysunek wymiarowy zawiera kluczowe dane mechaniczne w załączonym wyciągu CAD. Całkowita długość wtyczki męskiej 40,0 mm; Całkowita długość gniazda żeńskiego 40,0 mm. Obydwa posiadają gwinty współpracujące M12×1,0 i długość sprzęgania 20,0 mm. Szybkozłącze jest typu wciskanego – przy pierwszym włączeniu nie jest wymagany obrót; tuleja blokująca ściska wewnętrzny pierścień uszczelniający typu O-ring, zapewniając uszczelnienie IP67. Wejście kablowe obsługuje średnicę zewnętrzną do 6,0 mm. Tolerancje według ISO 2768-m. Dostępny plik PDF/DWG do integracji z CAD. Podczas montażu należy sprawdzić głębokość wprowadzenia kabla i stopień docisku uszczelki, aby zapewnić znamionową wodoodporność.
Szczegóły produktu

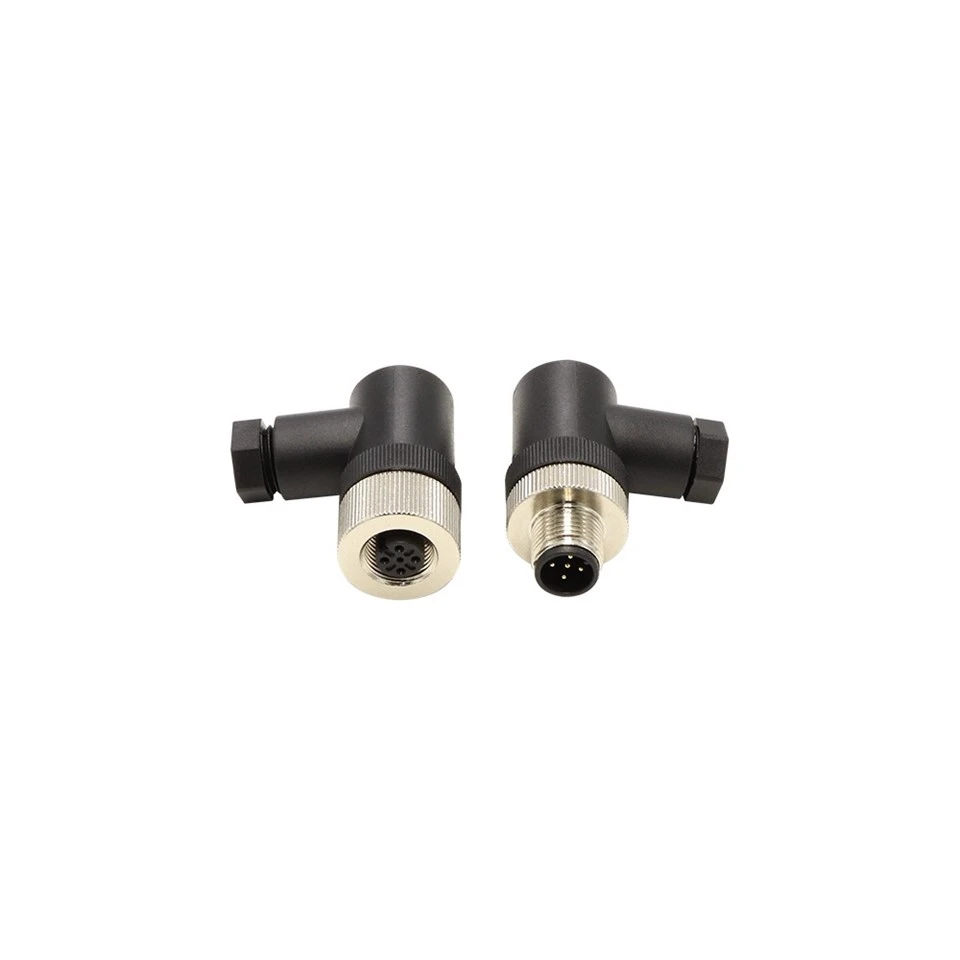

4-stykowe gniazdo żeńskie
Ten widok pod kątem 45 stopni przedstawia gniazdo żeńskie z czterema stykami gniazdowymi z niklowanego mosiądzu (o średnicy 1,0 mm) ułożonymi według standardowego wzoru M12. Widoczna jest czarna obudowa z PCV i gwint wewnętrzny (M12×1,0). Uszczelniający pierścień typu O-ring jest zagłębiony wewnątrz powierzchni współpracującej. Ten obraz pomaga sprawdzić wyrównanie styków i stan gwintu przed montażem.
Gniazdo żeńskie z akcesoriami
To zdjęcie przedstawia gniazdo żeńskie wraz z osłoną przeciwpyłową. Nasadka jest formowana z czarnego PCV i można ją wcisnąć na gwint M12 – bez użycia narzędzi. Po zamontowaniu zakrywa styki i uszczelnia przed brudem i wilgocią podczas przechowywania. Uwięź zapobiega utracie. Przydatne do konserwacji w terenie i tymczasowych rozłączeń.
